Датчик давления Метран-150: как он работает и как изменилась новая версия?

Конструктивно датчик давления Метран-150 состоит из двух основных элементов.

Первый – это сенсорный модуль, в состав которого входят измерительный блок (ИБ) и плата аналого-цифрового преобразователя (АЦП). В качестве чувствительного элемента используется измерительная емкостная ячейка или тензорезистивный сенсор. Применяется тип тензорезистивного сенсора с КНК-структурой (кремний на кремнии), которая обеспечивает лучшие эксплуатационные характеристики по сравнению со структурой КНС (кремний на сапфире), используемой рядом отечественных производителей.

Второй ключевой элемент – электронный преобразователь со встроенным микроконтроллером и соответствующим программным обеспечением. Для обеспечения более простой замены вышедших из строя иностранных датчиков в конструкции Метран-150 была предусмотрена возможность использования штуцеров с дюймовой внешней резьбой G ½ и ½ – 14 NPT.

Все исполнения датчика Метран относятся к группе V2 по ГОСТ 52931 по виброустойчивости. Материалы изготовления соответствуют международным стандартам NACE MR0175/ISO 15156-3:2015 и NACE MR0103/ISO 17495-1:2015, что особенно важно для работы в агрессивных условиях нефтедобычи и нефтепереработки.

Заслуживает внимания проведенная специалистами компании работа по обеспечению точности и надежности. Ресурсные испытания подтвердили межповерочный интервал 6 лет для основной приведенной погрешности 0,075%. Аналогов с подобным МПИ сегодня на отечественном рынке нет. Кроме того, величина средней наработки датчика Метран-150 на отказ составляет 200 тыс. часов, а срок службы – не менее 20 лет.

Прибор производится в нескольких исполнениях, различающихся видами измеряемого давления, типами технологических соединений и метрологическими характеристиками.

Датчик Метран имеет взрывозащищенные исполнения с видами взрывозащиты:

1. Ex d «взрывонепроницаемая оболочка»,
2. Ex ia «искробезопасная электрическая цепь»
3. Комбинированный вариант Ex d/Ex ia.

Кстати, кроме того, что на нашем сайте вы можете заказать Метран-150, вы также можете приобрести и другие датчики давления тоже с взрывозащищенными исполнениями, например, Метран-75 или Метран-55. Мы всегда рады составить для вас КП (коммерческое предложение) и подобрать нужное оборудование по нужным характеристикам. Пишите, звоните и оставляйте заявку по форме.

Заказать Датчики давления Метран

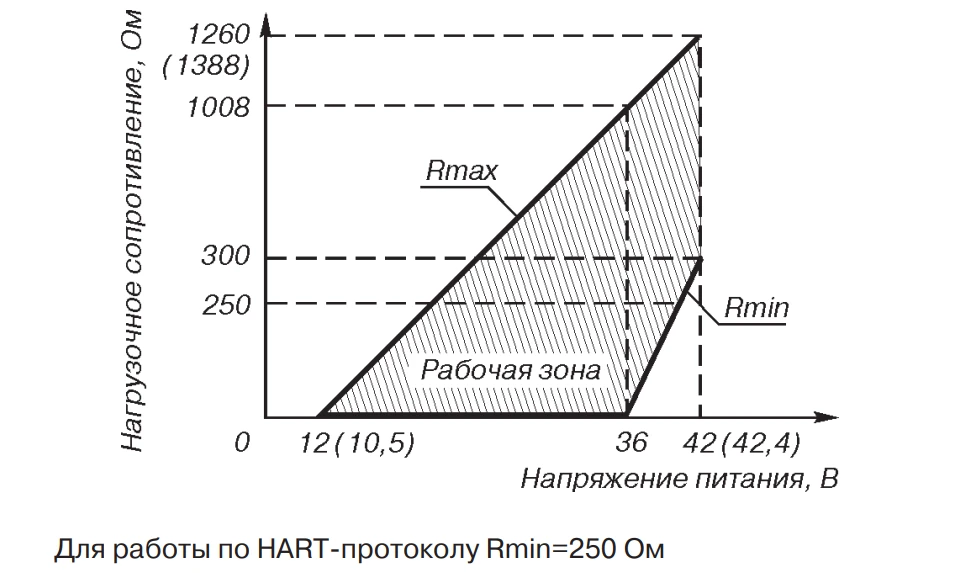

Значительную модернизацию претерпела электронная часть прибора. Существенным преимуществом стало использование в обновленных моделях стандарта цифровой связи HART версии 7, что обеспечивает быстродействие (скорость передачи информации возросла с 1200 до 9600 бит/с) и возможность объединения до 63 устройств в многоточечном режиме.

Модернизация электроники позволила обеспечить расширение функциональности датчика Метран-150. К набору функций добавились возможность измерения уровня в резервуаре (гидростатическое давление) или расхода методом переменного перепада давлений, возможность измерения и передачи температуры сенсора и электроники как дополнительных переменных по HART, а также самодиагностика изделия с формированием перечня диагностических сообщений в соответствии со стандартом Namur NE107.

Прибор обеспечивает настраиваемые уровни аварии и насыщения в соответствии со стандартом Namur NE43, возможность настройки пользовательских предупреждений на любую из доступных переменных, а также раздел «Калибровка» с журналом значений давлений до и после калибровки.

Впервые в датчике давления российского производства была реализована расширенная диагностика, позволяющая контролировать не только состояние самого прибора, но и внешние условия эксплуатации, выполняя диагностику целостности токовой петли (опция DAO).

Значительным достижением промышленной группы «Метран» стала выполненная в июле 2024 года успешная SIS-сертификация датчика давления Метран-150 по функциональной безопасности. Прибор продемонстрировал стойкость к систематическим отказам с уровнем ССО 3 (SC 3) и стал первым российским контрольно-измерительным прибором, успешно прошедшим эти испытания. Сертификат позволяет использовать датчик Метран в контурах безопасности до уровня УПБ 3 (SIL 3) включительно в резервированной архитектуре.

Функциональность датчика давления Метран-150, его технические, метрологические и эксплуатационные характеристики, а также оптимальное соотношение цены и качества обеспечивают его успешное использование в современных АСУ ТП в газо- и нефтеперерабатывающей, химической и пищевой промышленности, а также на морских судах, плавучих буровых установках и морских стационарных платформах.

Если вас интересуют цены на Метран или требуется консультация по техническим характеристикам, наши специалисты готовы предоставить полную информацию об этом оборудовании. Прибор Метран-150 — это надежное российское решение для самых требовательных производственных задач.
